濟南工程職業技術學院3號樓位于濟南市歷下區和平路6號，鋼筋混凝土框架結構，地上3層，約1700m2。為配合濟南市和平路道路拓寬，需將該建筑向南整體平移2.6米。

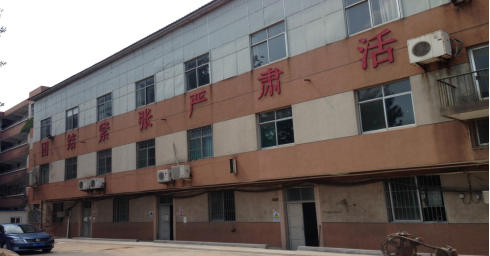

圖1 建筑南立面圖

該建筑既有基礎形式為柱下鋼筋混凝土獨立基礎，一層填充墻砌筑在毛石條形基礎上。將既有基礎沿平移方向延伸，作為建筑物平移就位后的基礎。在基礎頂澆筑建筑平移的下軌道。

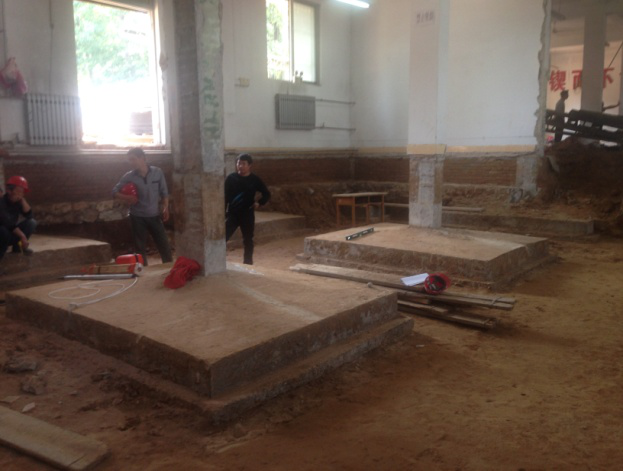

圖2 柱下鋼筋混凝土獨立基礎

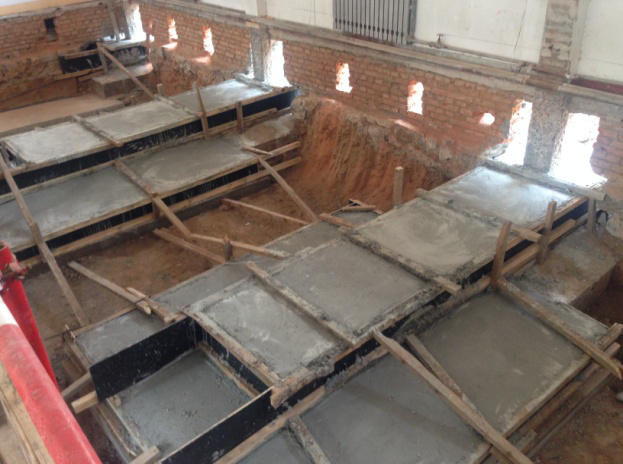

圖3 基礎和下軌道施工

采用四面包裹式托換節點對框架柱進行托換，沿平移方向框架柱兩側的托換梁作為建筑整體平移的上軌道，施工過程中在上軌道以下設置滾軸。各托換節點之間設置鋼筋混凝土支撐，平移過程中傳遞牽引力、加強托換結構整體性，填充墻下的鋼筋混凝土支撐同時作為填充墻基礎。

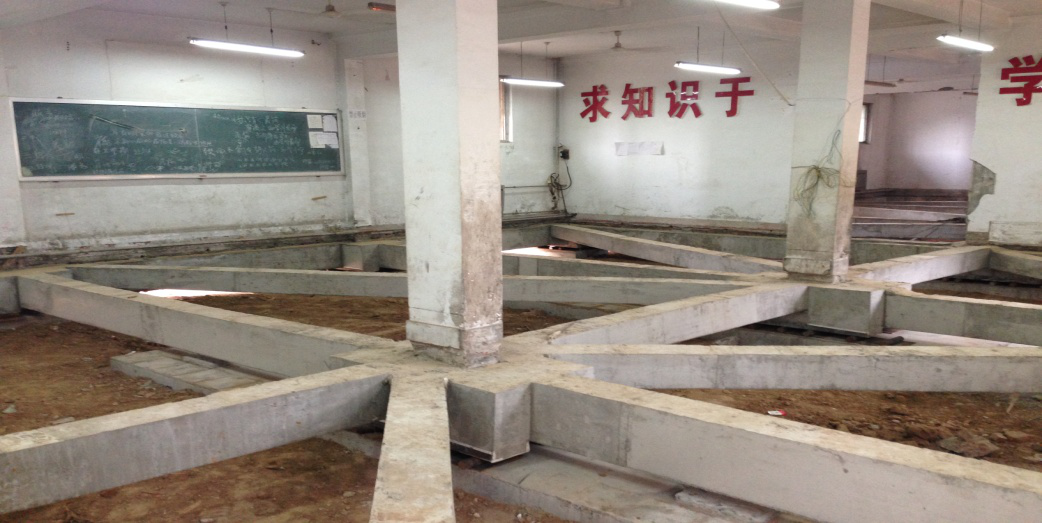

圖4 托換節點和支撐

采用500kN液壓千斤頂為建筑平移提供牽引力，本工程共設置了7個鋼筋混凝土牛腿作為鋼纜錨固點，鋼纜另一端的液壓千斤頂為建筑平移提供動力。
該樓整體向南平移2.6米，平移到位僅用時2小時。工期僅為60天。 為建設單位節約了時間、保證了工作的正常進行。
